Насосы CHL, CHLF(T)
CHL, CHLF(Т) — Горизонтальные, многоступенчатые, центробежные насосы
| Степень защиты | IP55 |
| Класс изоляции | F |
| Стандартное напряжение 50Гц | 1 x 220 В (0,37-2,4 кВт) / 3 x 220/380 В (0,37-3 кВт); 3 x 380 В (4-4,4 кВт) |
| Температура перекачиваемой среды, стандартное исполнение | от -15°C до +70°C |
| Температура перекачиваемой среды, высокотемпературное исполнение | от - 15°C до + 105°C |
| Температура окружающей среды | не более +40°C |
Описание

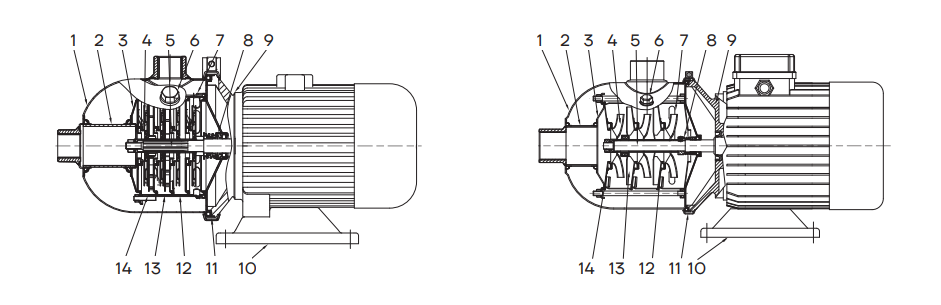

Горизонтальные многоступенчатые центробежные моноблочные насосы нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.
| Модель | Ду, мм | Мощность двигателя, кВт | Макс. напор, H, м |
Диапазон подач, Q, м3/час |

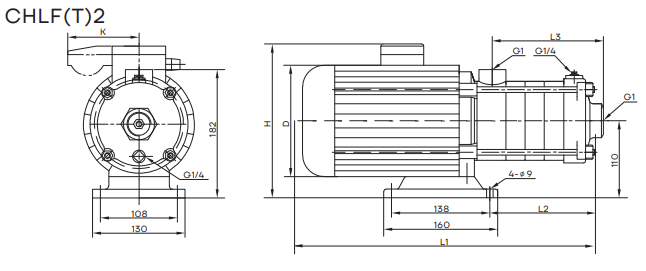

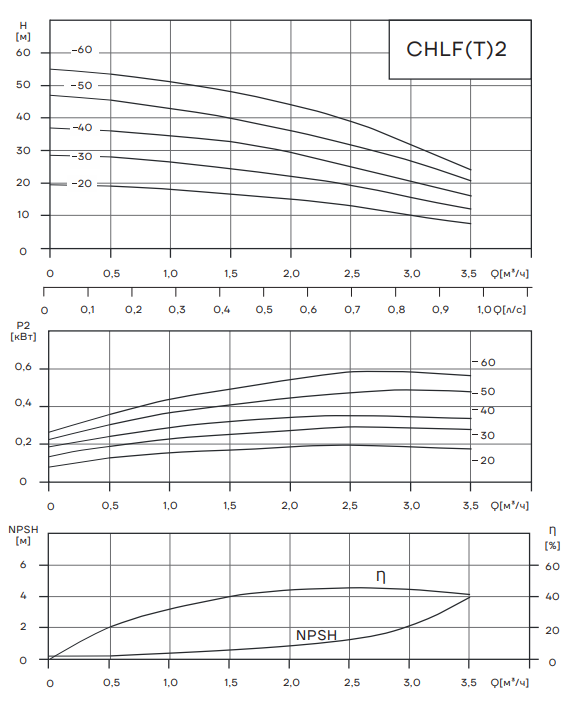

| CHLF(T)2-20 | 20 | 0,37 | 19 | 0,5 |
| CHLF(T)2-20 | 20 | 0,37 | 18 | 1,0 |
| CHLF(T)2-20 | 20 | 0,37 | 16,5 | 1,5 |
| CHLF(T)2-20 | 20 | 0,37 | 15 | 2,0 |
| CHLF(T)2-20 | 20 | 0,37 | 13 | 2,5 |
| CHLF(T)2-20 | 20 | 0,37 | 10 | 3,0 |
| CHLF(T)2-20 | 20 | 0,37 | 7,5 | 3,5 |
| CHLF(T)2-30 | 30 | 0,37 | 28 | 0,5 |
| CHLF(T)2-30 | 30 | 0,37 | 26,5 | 1,0 |
| CHLF(T)2-30 | 30 | 0,37 | 24,5 | 1,5 |
| CHLF(T)2-30 | 30 | 0,37 | 22 | 2,0 |
| CHLF(T)2-30 | 30 | 0,37 | 19 | 2,5 |
| CHLF(T)2-30 | 30 | 0,37 | 15,5 | 3,0 |
| CHLF(T)2-30 | 30 | 0,37 | 12 | 3,5 |
| CHLF(T)2-40 | 40 | 0,55 | 36 | 0,5 |
| CHLF(T)2-40 | 40 | 0,55 | 34,5 | 1,0 |
| CHLF(T)2-40 | 40 | 0,55 | 33 | 1,5 |
| CHLF(T)2-40 | 40 | 0,55 | 29 | 2,0 |
| CHLF(T)2-40 | 40 | 0,55 | 25 | 2,5 |
| CHLF(T)2-40 | 40 | 0,55 | 20,5 | 3,0 |
| CHLF(T)2-40 | 40 | 0,55 | 16 | 3,5 |
| CHLF(T)2-50 | 50 | 0,55 | 45,5 | 0,5 |
| CHLF(T)2-50 | 50 | 0,55 | 43 | 1,0 |
| CHLF(T)2-50 | 50 | 0,55 | 40 | 1,5 |
| CHLF(T)2-50 | 50 | 0,55 | 36 | 2,0 |
| CHLF(T)2-50 | 50 | 0,55 | 31,5 | 2,5 |
| CHLF(T)2-50 | 50 | 0,55 | 26,5 | 3,0 |
| CHLF(T)2-50 | 50 | 0,55 | 20,5 | 3,5 |
| CHLF(T)2-60 | 60 | 0,75 | 53,5 | 0,5 |
| CHLF(T)2-60 | 60 | 0,75 | 51 | 1,0 |
| CHLF(T)2-60 | 60 | 0,75 | 48 | 1,5 |
| CHLF(T)2-60 | 60 | 0,75 | 44 | 2,0 |
| CHLF(T)2-60 | 60 | 0,75 | 39 | 2,5 |
| CHLF(T)2-60 | 60 | 0,75 | 32 | 3,0 |
| CHLF(T)2-60 | 60 | 0,75 | 24 | 3,5 |

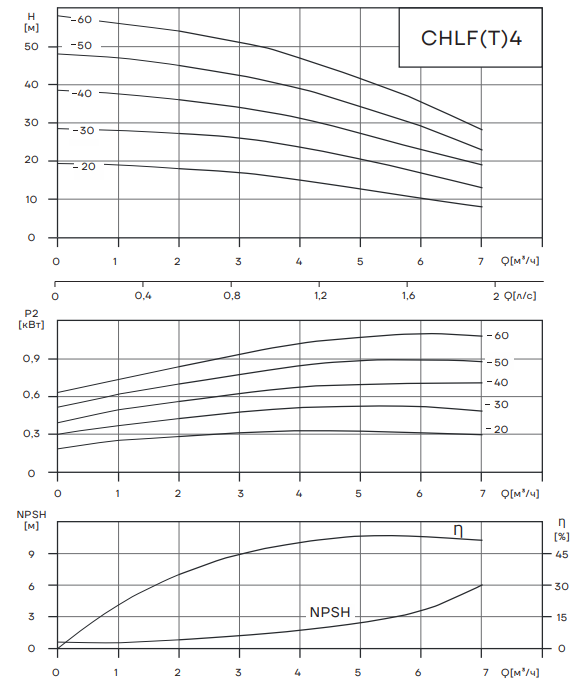

| CHLF(T)4-20 | 20 | 0,37 | 19 | 1 |
| CHLF(T)4-20 | 20 | 0,37 | 18 | 7 |
| CHLF(T)4-20 | 20 | 0,37 | 17 | 3 |
| CHLF(T)4-20 | 20 | 0,37 | 15 | 4 |
| CHLF(T)4-20 | 20 | 0,37 | 12,5 | 5 |
| CHLF(T)4-20 | 20 | 0,37 | 10 | 6 |
| CHLF(T)4-20 | 20 | 0,37 | 8 | 7 |
| CHLF(T)4-30 | 30 | 0,55 | 28 | 1 |
| CHLF(T)4-30 | 30 | 0,55 | 27 | 7 |
| CHLF(T)4-30 | 30 | 0,55 | 26 | 3 |
| CHLF(T)4-30 | 30 | 0,55 | 23,5 | 4 |
| CHLF(T)4-30 | 30 | 0,55 | 20,5 | 5 |
| CHLF(T)4-30 | 30 | 0,55 | 17 | 6 |
| CHLF(T)4-30 | 30 | 0,55 | 13 | 7 |
| CHLF(T)4-40 | 40 | 0,75 | 37,5 | 1 |
| CHLF(T)4-40 | 40 | 0,75 | 36 | 7 |
| CHLF(T)4-40 | 40 | 0,75 | 34 | 3 |
| CHLF(T)4-40 | 40 | 0,75 | 31 | 4 |
| CHLF(T)4-40 | 40 | 0,75 | 27 | 5 |
| CHLF(T)4-40 | 40 | 0,75 | 23 | 6 |
| CHLF(T)4-40 | 40 | 0,75 | 19 | 7 |
| CHLF(T)4-50 | 50 | 1,1 | 47 | 1 |
| CHLF(T)4-50 | 50 | 1,1 | 45 | 7 |
| CHLF(T)4-50 | 50 | 1,1 | 42,5 | 3 |
| CHLF(T)4-50 | 50 | 1,1 | 39 | 4 |
| CHLF(T)4-50 | 50 | 1,1 | 34 | 5 |
| CHLF(T)4-50 | 50 | 1,1 | 29 | 6 |
| CHLF(T)4-50 | 50 | 1,1 | 23 | 7 |
| CHLF(T)4-60 | 60 | 1,1 | 56 | 1 |
| CHLF(T)4-60 | 60 | 1,1 | 54 | 7 |
| CHLF(T)4-60 | 60 | 1,1 | 51 | 3 |
| CHLF(T)4-60 | 60 | 1,1 | 47 | 4 |
| CHLF(T)4-60 | 60 | 1,1 | 41,5 | 5 |
| CHLF(T)4-60 | 60 | 1,1 | 35,5 | 6 |
| CHLF(T)4-60 | 60 | 1,1 | 28 | 7 |

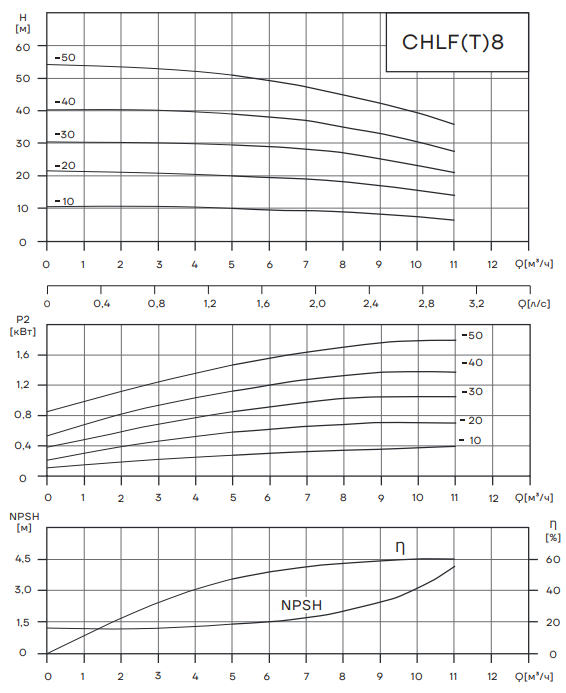

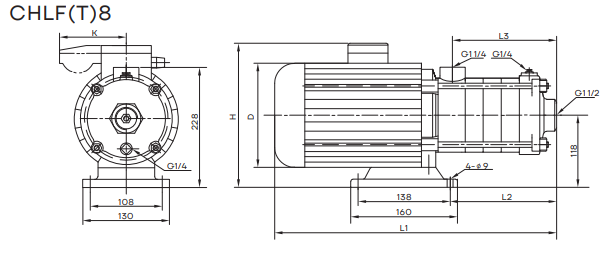

| CHLF(T)8-10 | 10 | 0,75 | 10 | 5 |
| CHLF(T)8-10 | 10 | 0,75 | 9,5 | 6 |
| CHLF(T)8-10 | 10 | 0,75 | 9,3 | 7 |
| CHLF(T)8-10 | 10 | 0,75 | 9 | 8 |
| CHLF(T)8-10 | 10 | 0,75 | 8 | 9 |
| CHLF(T)8-10 | 10 | 0,75 | 7,5 | 10 |
| CHLF(T)8-10 | 10 | 0,75 | 7 | 11 |
| CHLF(T)8-20 | 20 | 0,75 | 20 | 5 |
| CHLF(T)8-20 | 20 | 0,75 | 19,5 | 6 |
| CHLF(T)8-20 | 20 | 0,75 | 19 | 7 |
| CHLF(T)8-20 | 20 | 0,75 | 18 | 8 |
| CHLF(T)8-20 | 20 | 0,75 | 17 | 9 |
| CHLF(T)8-20 | 20 | 0,75 | 15,5 | 10 |
| CHLF(T)8-20 | 20 | 0,75 | 14 | 11 |
| CHLF(T)8-30 | 30 | 1,1 | 29,5 | 5 |
| CHLF(T)8-30 | 30 | 1,1 | 29 | 6 |
| CHLF(T)8-30 | 30 | 1,1 | 28 | 7 |
| CHLF(T)8-30 | 30 | 1,1 | 27 | 8 |
| CHLF(T)8-30 | 30 | 1,1 | 25 | 9 |
| CHLF(T)8-30 | 30 | 1,1 | 23 | 10 |
| CHLF(T)8-30 | 30 | 1,1 | 21 | 11 |
| CHLF(T)8-40 | 40 | 1,5 | 39 | 5 |
| CHLF(T)8-40 | 40 | 1,5 | 38 | 6 |
| CHLF(T)8-40 | 40 | 1,5 | 37 | 7 |
| CHLF(T)8-40 | 40 | 1,5 | 35 | 8 |
| CHLF(T)8-40 | 40 | 1,5 | 33 | 9 |
| CHLF(T)8-40 | 40 | 1,5 | 30,5 | 10 |
| CHLF(T)8-40 | 40 | 1,5 | 27,5 | 11 |
| CHLF(T)8-50 | 50 | 2,2 | 51 | 5 |
| CHLF(T)8-50 | 50 | 2,2 | 49,5 | 6 |
| CHLF(T)8-50 | 50 | 2,2 | 47,5 | 7 |
| CHLF(T)8-50 | 50 | 2,2 | 45 | 8 |
| CHLF(T)8-50 | 50 | 2,2 | 42,5 | 9 |
| CHLF(T)8-50 | 50 | 2,2 | 39,5 | 10 |
| CHLF(T)8-50 | 50 | 2,2 | 36 | 11 |

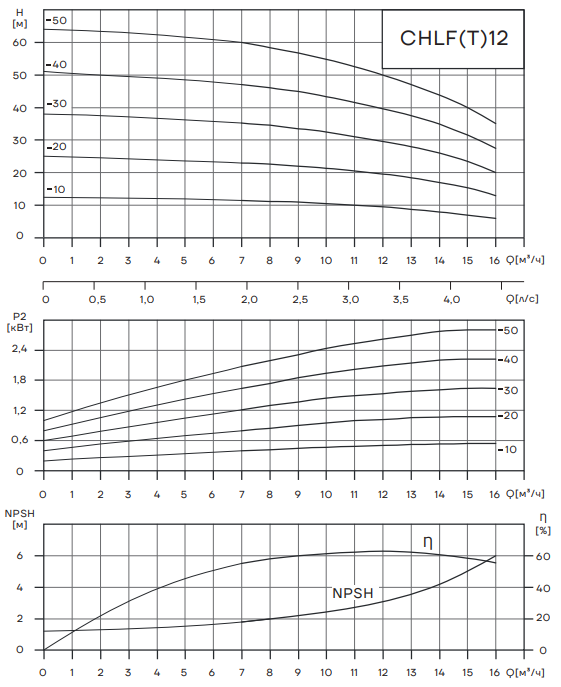

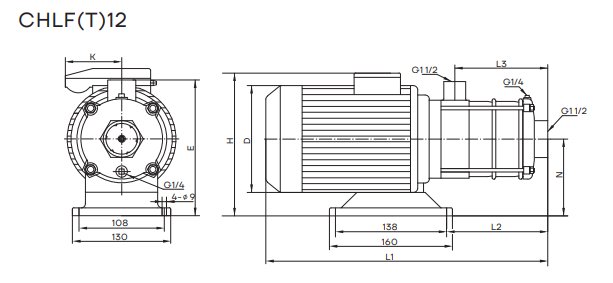

| CHLF(T)12-10 | 10 | 0,75 | 11,5 | 7 |
| CHLF(T)12-10 | 10 | 0,75 | 11,2 | 8 |
| CHLF(T)12-10 | 10 | 0,75 | 11 | 9 |
| CHLF(T)12-10 | 10 | 0,75 | 10,5 | 10 |
| CHLF(T)12-10 | 10 | 0,75 | 10 | 11 |
| CHLF(T)12-10 | 10 | 0,75 | 9,5 | 12 |
| CHLF(T)12-10 | 10 | 0,75 | 9 | 13 |
| CHLF(T)12-10 | 10 | 0,75 | 8 | 14 |
| CHLF(T)12-10 | 10 | 0,75 | 7 | 15 |
| CHLF(T)12-10 | 10 | 0,75 | 6 | 16 |
| CHLF(T)12-20 | 20 | 1,2 | 23 | 7 |
| CHLF(T)12-20 | 20 | 1,2 | 22,5 | 8 |
| CHLF(T)12-20 | 20 | 1,2 | 22 | 9 |
| CHLF(T)12-20 | 20 | 1,2 | 21,5 | 10 |
| CHLF(T)12-20 | 20 | 1,2 | 20,5 | 11 |
| CHLF(T)12-20 | 20 | 1,2 | 19,5 | 12 |
| CHLF(T)12-20 | 20 | 1,2 | 18,5 | 13 |
| CHLF(T)12-20 | 20 | 1,2 | 17 | 14 |
| CHLF(T)12-20 | 20 | 1,2 | 15,5 | 15 |
| CHLF(T)12-20 | 20 | 1,2 | 13 | 16 |
| CHLF(T)12-30 | 30 | 1,8 | 35 | 7 |
| CHLF(T)12-30 | 30 | 1,8 | 34,5 | 8 |
| CHLF(T)12-30 | 30 | 1,8 | 33,5 | 9 |
| CHLF(T)12-30 | 30 | 1,8 | 32,5 | 10 |
| CHLF(T)12-30 | 30 | 1,8 | 31 | 11 |
| CHLF(T)12-30 | 30 | 1,8 | 29,5 | 12 |
| CHLF(T)12-30 | 30 | 1,8 | 28 | 13 |
| CHLF(T)12-30 | 30 | 1,8 | 26 | 14 |
| CHLF(T)12-30 | 30 | 1,8 | 23,5 | 15 |
| CHLF(T)12-30 | 30 | 1,8 | 20 | 16 |
| CHLF(T)12-40 | 40 | 2,4 | 47 | 7 |
| CHLF(T)12-40 | 40 | 2,4 | 46 | 8 |
| CHLF(T)12-40 | 40 | 2,4 | 45 | 9 |
| CHLF(T)12-40 | 40 | 2,4 | 43,5 | 10 |
| CHLF(T)12-40 | 40 | 2,4 | 41,5 | 11 |
| CHLF(T)12-40 | 40 | 2,4 | 39,5 | 12 |
| CHLF(T)12-40 | 40 | 2,4 | 37,5 | 13 |
| CHLF(T)12-40 | 40 | 2,4 | 35 | 14 |
| CHLF(T)12-40 | 40 | 2,4 | 31,5 | 15 |
| CHLF(T)12-40 | 40 | 2,4 | 27,5 | 16 |
| CHLF(T)12-50 | 50 | 3 | 60 | 7 |
| CHLF(T)12-50 | 50 | 3 | 58 | 8 |
| CHLF(T)12-50 | 50 | 3 | 56,5 | 9 |
| CHLF(T)12-50 | 50 | 3 | 55 | 10 |
| CHLF(T)12-50 | 50 | 3 | 52,5 | 11 |
| CHLF(T)12-50 | 50 | 3 | 50 | 12 |
| CHLF(T)12-50 | 50 | 3 | 47 | 13 |
| CHLF(T)12-50 | 50 | 3 | 44 | 14 |
| CHLF(T)12-50 | 50 | 3 | 40 | 15 |
| CHLF(T)12-50 | 50 | 3 | 35 | 16 |

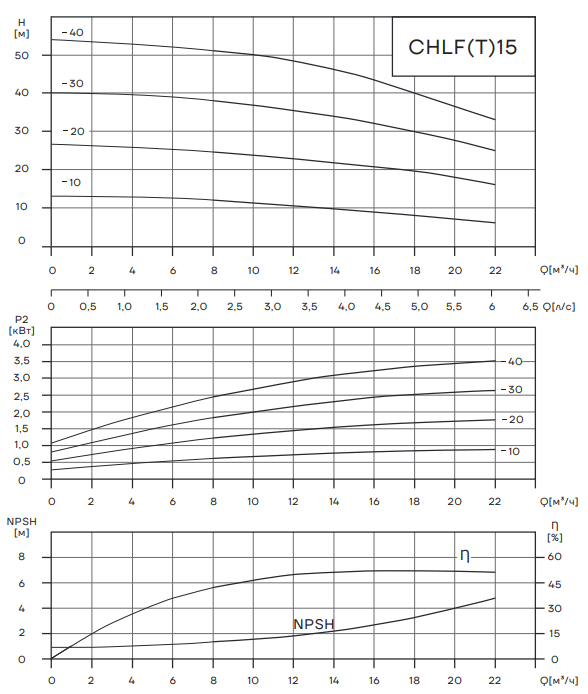

| CHLF(T)15-10 | 10 | 1,1 | 12 | 8 |
| CHLF(T)15-10 | 10 | 1,1 | 11 | 10 |
| CHLF(T)15-10 | 10 | 1,1 | 10,5 | 12 |
| CHLF(T)15-10 | 10 | 1,1 | 9,5 | 14 |
| CHLF(T)15-10 | 10 | 1,1 | 9 | 15 |
| CHLF(T)15-10 | 10 | 1,1 | 8,5 | 16 |
| CHLF(T)15-10 | 10 | 1,1 | 7,5 | 18 |
| CHLF(T)15-10 | 10 | 1,1 | 6,5 | 20 |
| CHLF(T)15-10 | 10 | 1,1 | 6 | 22 |
| CHLF(T)15-20 | 20 | 2,2 | 24,5 | 8 |
| CHLF(T)15-20 | 20 | 2,2 | 24 | 10 |
| CHLF(T)15-20 | 20 | 2,2 | 23 | 12 |
| CHLF(T)15-20 | 20 | 2,2 | 22 | 14 |
| CHLF(T)15-20 | 20 | 2,2 | 21 | 15 |
| CHLF(T)15-20 | 20 | 2,2 | 20,5 | 16 |
| CHLF(T)15-20 | 20 | 2,2 | 19 | 18 |
| CHLF(T)15-20 | 20 | 2,2 | 18 | 20 |
| CHLF(T)15-20 | 20 | 2,2 | 16 | 22 |
| CHLF(T) 15-30 | 30 | 3 | 38 | 8 |
| CHLF(T) 15-30 | 30 | 3 | 37 | 10 |
| CHLF(T) 15-30 | 30 | 3 | 35,5 | 12 |
| CHLF(T) 15-30 | 30 | 3 | 34 | 14 |
| CHLF(T) 15-30 | 30 | 3 | 33 | 15 |
| CHLF(T) 15-30 | 30 | 3 | 32 | 16 |
| CHLF(T) 15-30 | 30 | 3 | 30 | 18 |
| CHLF(T) 15-30 | 30 | 3 | 28 | 20 |
| CHLF(T) 15-30 | 30 | 3 | 25 | 22 |
| CHLF(T) 15-40 | 40 | 4 | 51 | 8 |
| CHLF(T) 15-40 | 40 | 4 | 50 | 10 |
| CHLF(T) 15-40 | 40 | 4 | 48 | 12 |
| CHLF(T) 15-40 | 40 | 4 | 46 | 14 |
| CHLF(T) 15-40 | 40 | 4 | 45 | 15 |
| CHLF(T) 15-40 | 40 | 4 | 43 | 16 |
| CHLF(T) 15-40 | 40 | 4 | 40 | 18 |
| CHLF(T) 15-40 | 40 | 4 | 37 | 20 |
| CHLF(T) 15-40 | 40 | 4 | 33 | 22 |

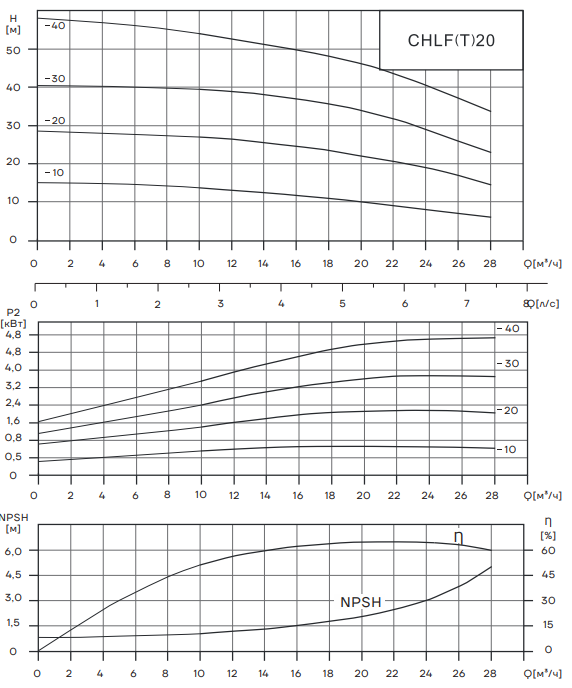

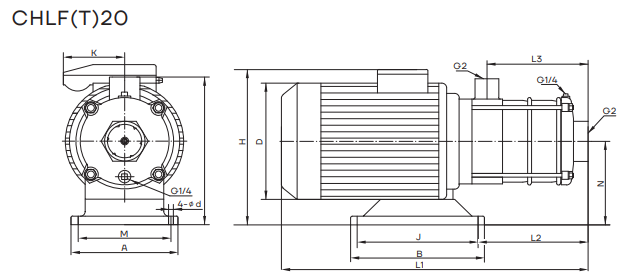

| CHLF(T )20-10 | 10 | 1,1 | 13,5 | 10 |
| CHLF(T )20-10 | 10 | 1,1 | 13 | 12 |
| CHLF(T )20-10 | 10 | 1,1 | 12,5 | 14 |
| CHLF(T )20-10 | 10 | 1,1 | 12 | 16 |
| CHLF(T )20-10 | 10 | 1,1 | 11 | 18 |
| CHLF(T )20-10 | 10 | 1,1 | 10 | 20 |
| CHLF(T )20-10 | 10 | 1,1 | 9 | 22 |
| CHLF(T )20-10 | 10 | 1,1 | 8 | 24 |
| CHLF(T )20-10 | 10 | 1,1 | 7 | 26 |
| CHLF(T )20-10 | 10 | 1,1 | 6 | 28 |
| CHLF(T )20-20 | 20 | 2,2 | 27 | 10 |
| CHLF(T )20-20 | 20 | 2,2 | 26,5 | 12 |
| CHLF(T )20-20 | 20 | 2,2 | 25,5 | 14 |
| CHLF(T )20-20 | 20 | 2,2 | 25 | 16 |
| CHLF(T )20-20 | 20 | 2,2 | 23,5 | 18 |
| CHLF(T )20-20 | 20 | 2,2 | 22 | 20 |
| CHLF(T )20-20 | 20 | 2,2 | 20,5 | 22 |
| CHLF(T )20-20 | 20 | 2,2 | 18,5 | 24 |
| CHLF(T )20-20 | 20 | 2,2 | 17 | 26 |
| CHLF(T )20-20 | 20 | 2,2 | 14,5 | 28 |
| CHLF(T) 20-30 | 30 | 4 | 39,5 | 10 |
| CHLF(T) 20-30 | 30 | 4 | 39 | 12 |
| CHLF(T) 20-30 | 30 | 4 | 38 | 14 |
| CHLF(T) 20-30 | 30 | 4 | 37,5 | 16 |
| CHLF(T) 20-30 | 30 | 4 | 35,5 | 18 |
| CHLF(T) 20-30 | 30 | 4 | 34 | 20 |
| CHLF(T) 20-30 | 30 | 4 | 31,5 | 22 |
| CHLF(T) 20-30 | 30 | 4 | 29 | 24 |
| CHLF(T) 20-30 | 30 | 4 | 26 | 26 |
| CHLF(T) 20-30 | 30 | 4 | 23 | 28 |
| CHLF(T)20-40 | 40 | 4,4 | 53 | 10 |
| CHLF(T)20-40 | 40 | 4,4 | 52 | 12 |
| CHLF(T)20-40 | 40 | 4,4 | 51 | 14 |
| CHLF(T)20-40 | 40 | 4,4 | 50 | 16 |
| CHLF(T)20-40 | 40 | 4,4 | 48,5 | 18 |
| CHLF(T)20-40 | 40 | 4,4 | 46,5 | 20 |
| CHLF(T)20-40 | 40 | 4,4 | 43 | 22 |
| CHLF(T)20-40 | 40 | 4,4 | 40 | 24 |
| CHLF(T)20-40 | 40 | 4,4 | 36 | 26 |
| CHLF(T)20-40 | 40 | 4,4 | 32,5 | 28 |
