Насосы вертикальные IN LINE

Одноступенчатые центробежные вертикальные насосы с патрубками в линию.
Присоединение фланцевый
Материал корпуса чугун
Макс. рабочее давление, бар PN 16
Расход Q, м3/ч 12,5 - 630
Максимальный напор H, м 10 - 81
Диапазон рабочей темп., °С +2...+120
Класс защиты IP55
Напряжение питания, В 380
Диаметр DN, мм 40/50/65/80/100/125/150/200/250
Описание

Насосы TB используются в качестве оборудования для подачи жидкости, повышения давления и циркуляции в системе водоснабжения, кВторичного повышения давления в трубопроводной сети высотных зданий, системе циркуляции и охлаждения кондиционера, системе очистки и циркуляции общепромышленного оборудования, подаче воды в котел и общем бытовом водоснабжении.

Модель Ду, дюйм Потребляемая мощность (max), Вт Расход, Q,
м3/час		 Макс. напор, H,
м

TB40-16/2

 40 1.1 (3х380В) 12.5 16

TB40-21/2

  40 1.5 (3х380В) 12.5 21

TB40-20/2

  40 2.2 (3х380В) 20 20

TB40-26/2

  40 3 (3х380В) 20 26

TB40-30/2

  40 4 (3х380В) 25 30

TB40-36/2

  40 5.5 (3х380В) 25 36

TB40-50/2

 40 7.5 (3х380В) 25 50

TB50-12/2

  50 1.1 (3х380В) 16 12

TB50-15/2

 50 1.5 (3х380В) 20 15

TB50-18/2

 50 2.2 (3х380В) 25 18

TB50-24/2

  50 3 (3х380В) 25 24

TB50-28/2

  50 4 (3х380В) 30 28

TB50-36/2

  50 5.5 (3х380В) 36 30

TB50-40/2

 50 7.5 (3х380В) 35 40

TB50-50/2

  50 11 (3х380В) 40 50

TB50-60/2

  50 15 (3х380В) 50 60

TB50-71/2

 50 18.5 (3х380В) 50 71

TB50-81/2

  50 22 (3х380В) 50 81

TB65-12/2

  65 1.5 (3х380В) 30 12

TB65-15/2

 65 2.2 (3х380В) 30 15

TB65-20/2

  65 3 (3х380В) 30 20

TB65-22/2

 65 4 (3х380В) 22 40

TB65-30/2

 65 5.5 (3х380В) 40 30

TB65-34/2

 65 7.5 (3х380В) 34 50

TB65-42/2

 65 11 (3х380В) 50 42

TB65-52/2

  65 15 (3х380В) 50 52

TB65-60/2

 65 18.5 (3х380В) 60 60

TB65-70/2

 65 22 (3х380В) 70 70

TB65-80/2

  65 30 (3х380В) 70 80

TB80-13/2

 80 3 (3х380В) 50 13

TB80-19/2

 80 4 (3х380В) 50 19

TB80-23/2

 80 5.5 (3х380В) 50 23

TB80-29/2

  80 7.5 (3х380В) 50 29

TB80-30/2

  80 11 (3х380В) 80 30

TB80-38/2

 80 15 (3х380В) 80 38

TB80-47/2

 80 18.5 (3х380В) 80 47

TB80-60/2

 80 22 (3х380В) 80 60

TB80-70/2

 80 30 (3х380В) 80 70

TB100-10/2

  100 3 (3х380В) 60 10

TB100-15/2

  100 4 (3х380В) 60 15

TB100-17/2

  100 5.5 (3х380В) 80 17

TB100-22/2

  100 7.5 (3х380В) 80 22

TB100-27/2

  100 11 (3х380В) 100 27

TB100-34/2

 100 15 (3х380В) 100 34

TB100-40/2

  100 18.5 (3х380В) 110 40

TB100-48/2

  100 22 (3х380В) 120 48

TB100-52/2

  100 30 (3х380В) 130 52

TB125-11/4

  125 5.5 (3х380В) 120 11

TB125-15/4

  125 7.5 (3х380В) 120 15

TB125-18/4

  125 11 (3х380В) 160 18

TB125-22/4

  125 15 (3х380В) 160 22

TB125-28/4

  125 18.5 (3х380В) 160 28

TB125-33/4

  125 22 (3х380В) 160 33

TB125-40/4

  125 30 (3х380В) 160 40

TB125-48/4

 125 37 (3х380В) 160 48

TB150-13/4

 150 11 (3х380В) 200 13

TB150-17/4

  150 15 (3х380В) 200 17

TB150-22/4

 150 18.5 (3х380В) 200 22

TB150-25/4

  150 22 (3х380В) 200 25

TB150-34/4

  150 30 (3х380В) 200 34

TB150-41/4

 150 37 (3х380В) 200 41

TB150-50/4

  150 45 (3х380В) 200 50

TB200-16/4

 200 18.5 (3х380В) 300 16

TB200-20/4Z

  200 22 (3х380В) 300 20

TB200-24/4

 200 30 (3х380В) 300 24

TB200-32/4Z

  200 37 (3х380В) 300 32

TB200-36/4

  200 45 (3х380В) 300 36

TB200-48/4

  200 55 (3х380В) 300 48

TB200-53/4

  200 75 (3х380В) 400 53

TB200-13/4

 200 22 (3х380В) 400 13

TB200-20/4

 200 30 (3х380В) 400 20

TB200-23/4

 200 37 (3х380В) 400 23

TB200-27/4

 200 45 (3х380В) 400 27

TB200-32/4

  200 55 (3х380В) 400 32

TB200-43/4

  200 75 (3х380В) 400 43

TB200-50/4

 200 90 (3х380В) 400 50

TB250-16/4

  250 30 (3х380В) 500 16

TB250-19/4

 250 37 (3х380В) 500 19

TB250-22/4

 250 45 (3х380В) 500 22

TB250-29/4

  250 55 (3х380В) 500 29

TB250-36/4

  250 75 (3х380В) 500 36

TB250-47/4

  250 90 (3х380В) 500 47

TB250-56/4

  250 110 (3х380В) 500 56

TB250-12.5/4

  250 45 (3х380В) 630 13

TB250-14/4

  250 37 (3х380В) 630 14

TB250-17/4

  250 45 (3х380В) 630 17

TB250-20/4

  250 55 (3х380В) 630 20

TB250-26/4

  250 75 (3х380В) 630 26

TB250-32/4

  250 90 (3х380В) 630 32

TB250-40/4

 250 110 (3х380В) 630 40

TB250-50/4

  250 132 (3х380В) 630 50

Рабочие характеристики:

Корпус чугун
Рабочее колесо чугун
Подшипники NSK
Корпус ротора чугун
Монтажная длина, мм 320/340/440/450/475/500/550/620/800/900/1000/1100/1200
Класс изоляции H

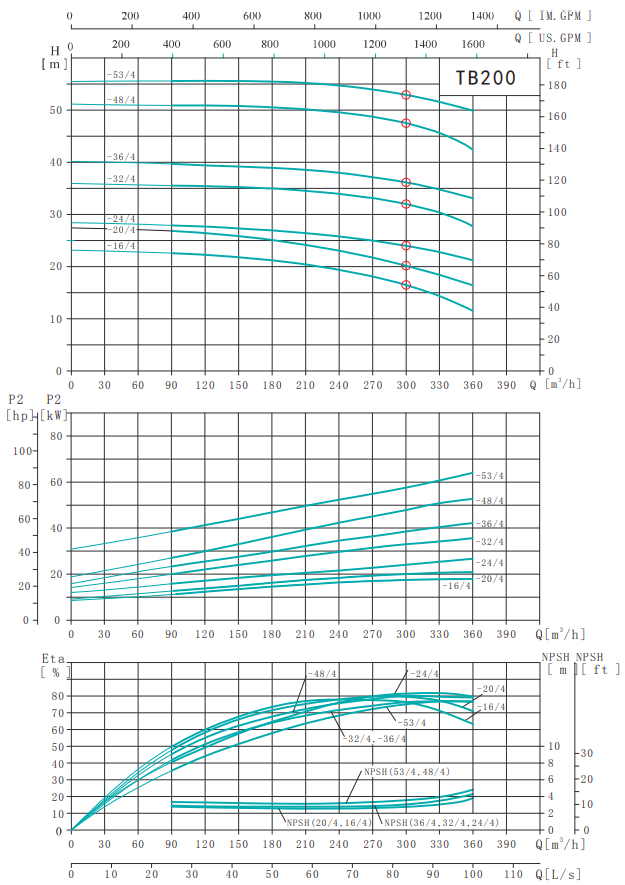

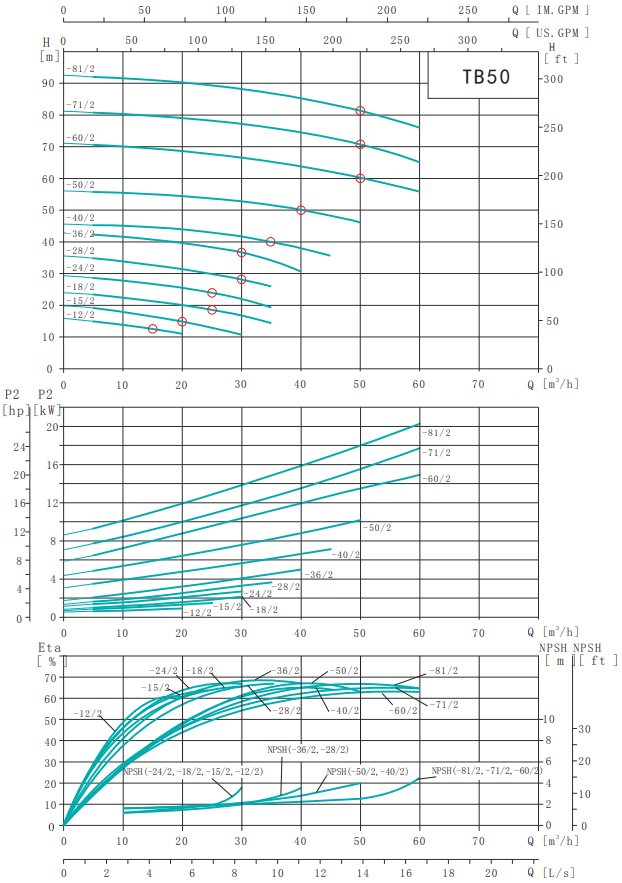

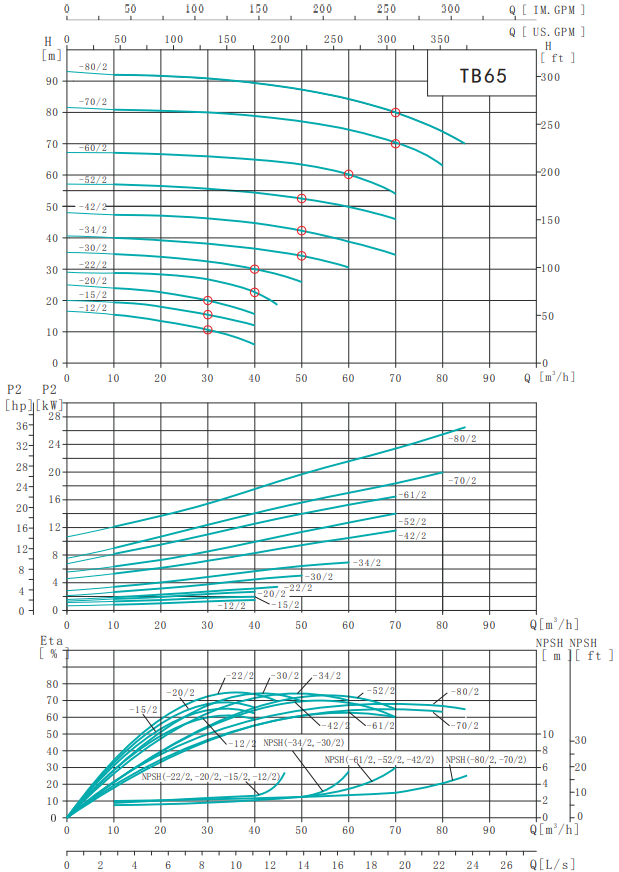

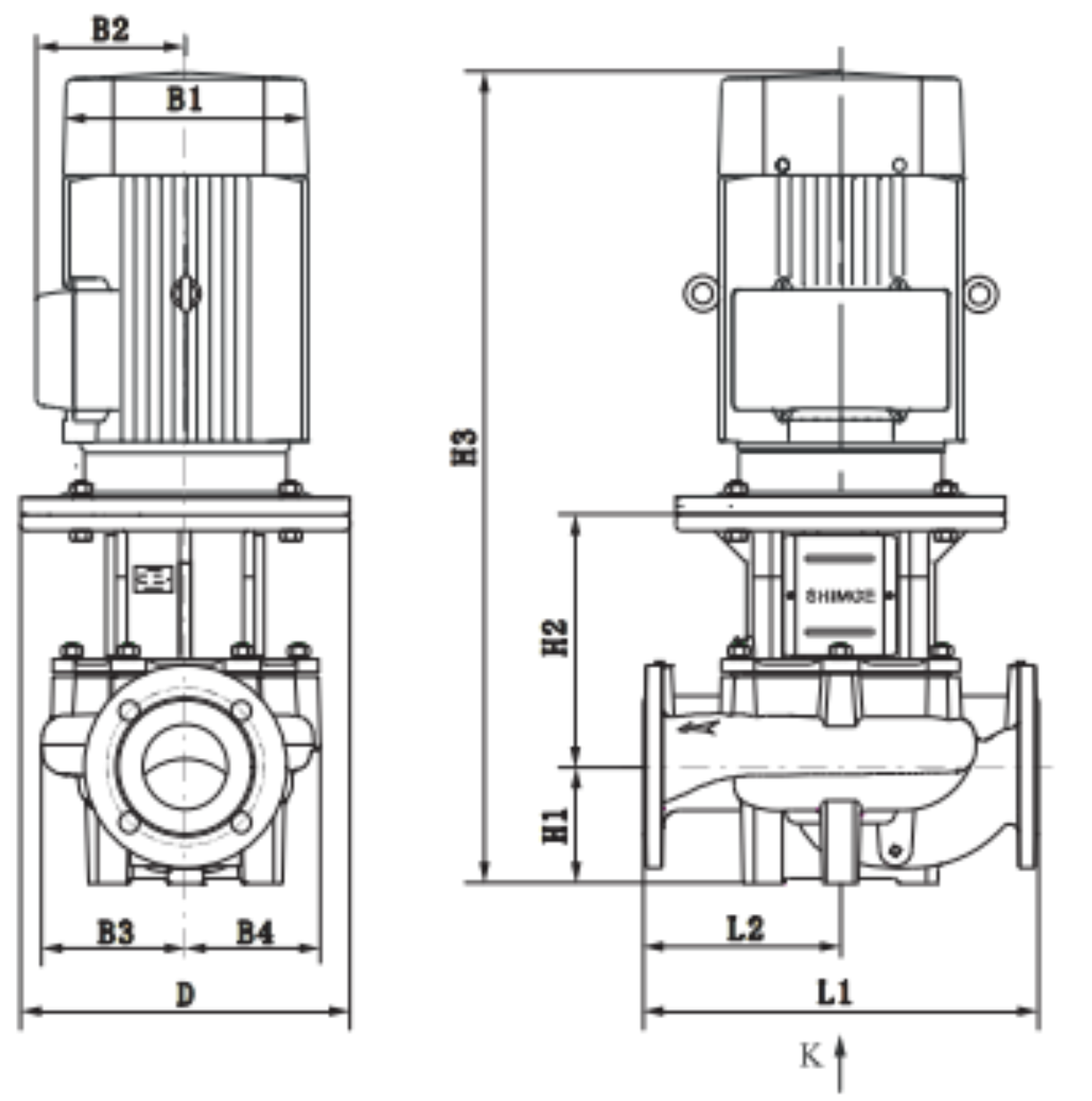

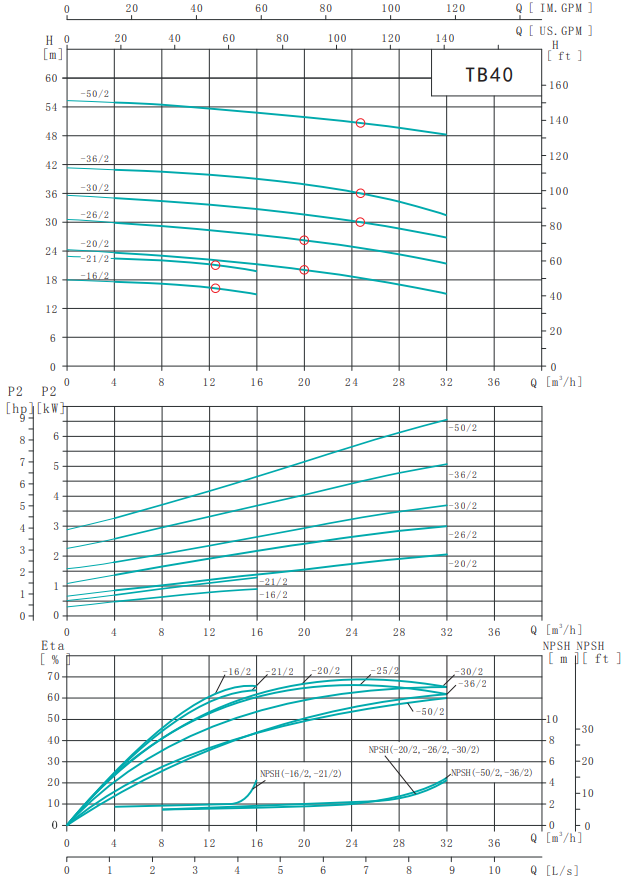

Графики: Габаритные размеры:
Модель D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2

TB40-16/2

 200 153 94 122 122 120 68 170 490 320 160

TB40-21/2

 200 168 106 122 122 120 68 170 531 320 160

TB40-20/2

 200 168 106 122 122 144 100 170 563 340 170

TB40-26/2

 250 195 121 122 122 144 100 190 607 340 170

TB40-30/2

 250 215 138 122 122 144 100 190 633 340 170

TB40-36/2

 300 260 160 168 168 144 110 225 755 440 220

TB40-50/2

 300 260 160 168 168 144 110 225 755 440 220

TB50-12/2

 200 153 94 122 122 144 115 150 517 340 170

TB50-15/2

 200 168 106 122 122 144 115 150 558 340 170

TB50-18/2

 200 168 106 122 122 144 115 150 558 340 170

TB50-24/2

 250 195 121 122 122 144 115 170 602 340 170

TB50-28/2

 250 215 138 122 122 144 115 182 640 340 170

TB50-36/2

 300 260 160 122 144 115 115 222 757 340 170

TB50-40/2

 300 260 160 168 168 144 115 223 758 440 220

TB50-50/2

 350 314 251 168 168 144 115 258 871 440 220

TB50-60/2

 350 314 251 168 168 144 115 258 871 440 220

TB50-71/2

 350 314 251 168 168 144 115 258 915 440 220

TB50-81/2

 350 355 267 168 168 144 115 250 951 440 220

TB65-12/2

 200 168 106 133 122 144 105 170 568 360 180

TB65-15/2

 200 168 106 133 122 144 105 170 568 360 180

TB65-20/2

 250 195 121 133 122 144 105 190 612 360 180

TB65-22/2

 250 215 138 133 122 144 105 190 638 360 180

TB65-30/2

 300 260 160 133 122 144 105 230 755 360 180

TB65-34/2

 300 260 160 170 168 144 105 230 755 475 237,5

TB65-42/2

 350 314 251 170 168 144 125 260 883 475 237,5

TB65-52/2

 350 314 251 170 168 144 125 260 883 475 237,5

TB65-60/2

 350 314 251 170 168 144 125 260 927 475 237,5

TB65-70/2

 350 355 267 170 168 144 125 260 963 475 237,5

TB65-80/2

 400 397 299 170 168 144 125 260 1046 475 237,5

TB80-13/2

 250 195 121 132 122 144 97 200 614 440 220

TB80-19/2

 250 215 138 132 122 144 97 200 640 440 220

TB80-23/2

 300 260 160 132 122 144 97 240 757 440 220

TB80-29/2

 300 260 160 132 122 144 97 240 757 440 220

TB80-30/2

 300 314 251 175 167 144 115 275 888 500 250

TB80-38/2

 350 314 251 175 167 144 115 275 888 500 250

TB80-47/2

 350 314 251 175 167 144 115 275 932 500 250

TB80-60/2

 350 355 267 175 167 144 115 275 968 500 250

TB80-70/2

 400 397 299 175 167 144 115 275 1051 500 250

TB100-10/2

 250 195 121 148 122 144 105 190 612 450 225

TB100-15/2

 250 215 138 148 122 144 105 190 638 450 225

TB100-17/2

 300 260 160 148 122 144 140 230 790 500 250

TB100-22/2

 300 260 160 148 122 144 140 230 790 500 250

TB100-27/2

 350 314 251 148 123 144 140 265 903 550 275

TB100-34/2

 350 314 251 148 123 144 140 265 903 550 275

TB100-40/2

 350 314 251 168 168 230 140 270 952 550 275

TB100-48/2

 350 355 267 168 168 230 140 270 988 550 275

TB100-52/2

 400 397 299 168 168 230 140 270 1071 550 275

TB125-11/4

 300 260 160 205 170 230 215 235 870 620 310

TB125-15/4

 300 260 160 205 170 230 215 235 870 620 310

TB125-18/4

 350 314 251 225 191 230 215 290 1003 800 400

TB125-22/4

 350 314 251 255 191 230 215 290 1047 800 400

TB125-28/4

 350 355 267 248 219 230 215 285 1078 800 400

TB125-33/4

 350 355 267 248 219 230 215 285 1116 800 400

TB125-40/4

 400 397 299 273 261 230 215 320 1196 800 400

TB125-48/4

 450 446 322 273 261 230 215 320 1219 800 400

TB150-13/4

 350 314 251 242 202 230 215 275 988 800 400

TB150-17/4

 350 314 251 242 202 230 215 275 1032 800 400

TB150-22/4

 350 355 267 265 231 230 215 285 1078 800 400

TB150-25/4

 350 355 267 265 231 230 215 285 1116 800 400

TB150-34/4

 400 397 299 265 231 230 215 315 1181 800 400

TB150-41/4

 450 446 322 285 262 230 230 285 1199 900 450

TB150-50/4

 450 446 322 285 262 230 230 285 1224 900 450
download
декларация о соответствии pdf/5,4 МБ
download
экспертное заключение pdf/1,8 МБ
