Расходомеры-счетчики ВИРС-М ПРОМ

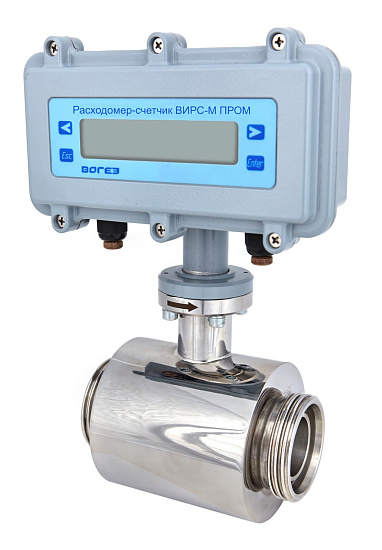

Расходомеры-счетчики электромагнитные ВИРС-М ПРОМ
| материалы электродов в стандартно | AISI 316L |
| материал футеровки | PTFE |
| питание счетчика | 24 VDC |
| степень защиты | IP67 |
| номинальное давление | 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа |
| температура измеряемой среды | от 0° до 150° С |
| температура окружающей среды | от -40°С до 55°С |
Описание
Расходомеры-счетчики электромагнитные ВИРС-М ПРОМ
предназначены для измерения объема и объемного расхода жидкости протекающей через заполненную проточную часть расходомера, индицирования их, и преобразования в унифицированные частотный, импульсный, токовый и интерфейсные электрические сигналы.
| Серия | Диапазон измерения расхода, % | Погрешность измерения расхода, % |
| 1000Р; 2000 | 1:1000 | 2,0 |
| 1100; 2100 | 1:250 | 1,0 |
| 1300; 2300 | 1:100 | 0,5 |
| 1500; 2500 | 1:25 | 0,25 |

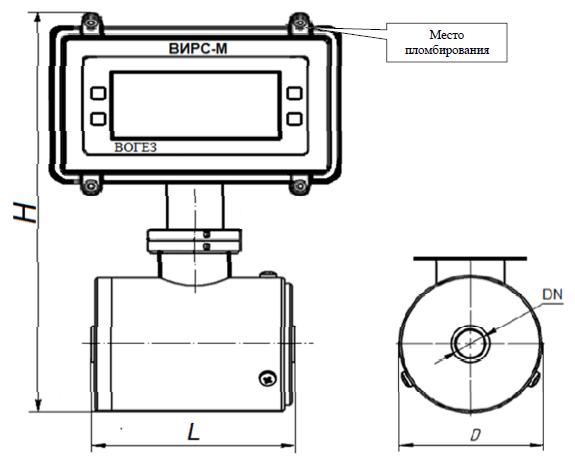

Габаритные размеры. Исполнение "сэндвич":

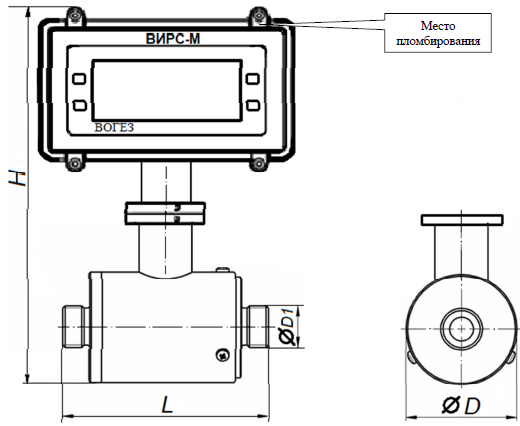

Габаритные размеры. С резьбовым присоединением:

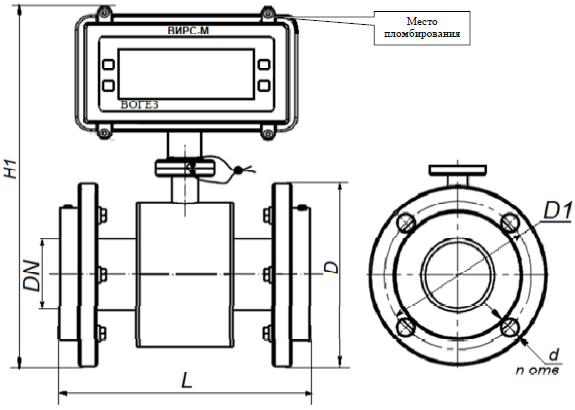

Габаритные размеры. Фланцевое исполнение:
Габаритные размеры. С резьбовым присоединением:
Габаритные размеры. Фланцевое исполнение:
| Серия | DN | Qмин (Q1) | Qперех(Q2) | Qномин(Qn) | Qпост(Q3) | Qмакс(Q4) |
| 3000 (Q3/Q1=1000) | 10 | 0.0025 | 0.004 | – | 2.5 | 3.125 |
| 3000 | 15 | 0.0063 | 0.01008 | – | 6.3 | 7.875 |
| 3000 | 20 | 0.01 | 0.016 | – | 10 | 12.5 |
| 3000 | 25 | 0.016 | 0.0256 | – | 16 | 20 |
| 3000 | 32 | 0.025 | 0.04 | – | 25 | 31.25 |
| 3000 | 40 | 0.04 | 0.064 | – | 40 | 50 |
| 3000 | 50 | 0.063 | 0.1008 | – | 63 | 78.75 |
| 3000 | 65 | 0.1 | 0.16 | – | 100 | 125 |
| 3000 | 80 | 0.16 | 0.256 | – | 160 | 200 |
| 3000 | 100 | 0.25 | 0.4 | – | 250 | 312.5 |
| 3000 | 125 | 0.4 | 0.64 | – | 400 | 500 |
| 3000 | 150 | 0.63 | 1.008 | – | 630 | 787.5 |
| 3000 | 200 | 1 | 1.6 | – | 1000 | 1250 |
| 3000 | 250 | 1.6 | 2.56 | – | 1600 | 2000 |
| 3000 | 300 | 2.5 | 4 | – | 2500 | 3125 |
| 3100 (Q3/Q1= 500) | 10 | 0.005 | 0.008 | – | 2.5 | 3.125 |
| 3100 | 15 | 0.0126 | 0.02016 | – | 6.3 | 7.875 |
| 3100 | 20 | 0.02 | 0.032 | – | 10 | 12.5 |
| 3100 | 25 | 0.032 | 0.0512 | – | 16 | 20 |
| 3100 | 32 | 0.05 | 0.08 | – | 25 | 31.25 |
| 3100 | 40 | 0.08 | 0.128 | – | 40 | 50 |
| 3100 | 50 | 0.126 | 0.2016 | – | 63 | 78.75 |
| 3100 | 65 | 0.2 | 0.32 | – | 100 | 125 |
| 3100 | 80 | 0.32 | 0.512 | – | 160 | 200 |
| 3100 | 100 | 0.5 | 0.8 | – | 250 | 312.5 |
| 3100 | 125 | 0.8 | 1.28 | – | 400 | 500 |
| 3100 | 150 | 1.26 | 2.016 | – | 630 | 787.5 |
| 3100 | 200 | 2 | 3.2 | – | 1000 | 1250 |
| 3100 | 250 | 3.2 | 5.12 | – | 1600 | 2000 |
| 3100 | 300 | 5 | 8 | – | 2500 | 3125 |
| 3200 (Q3/Q1=250) | 10 | 0.01 | 0.016 | – | 2.5 | 3.125 |
| 3200 | 15 | 0.0252 | 0.04032 | – | 6.3 | 7.875 |
| 3200 | 20 | 0.04 | 0.064 | – | 10 | 12.5 |
| 3200 | 25 | 0.064 | 0.1024 | – | 16 | 20 |
| 3200 | 32 | 0.1 | 0.16 | – | 25 | 31.25 |
| 3200 | 40 | 0.16 | 0.256 | – | 40 | 50 |
| 3200 | 50 | 0.252 | 0.4032 | – | 63 | 78.75 |
| 3200 | 65 | 0.4 | 0.64 | – | 100 | 125 |
| 3200 | 80 | 0.64 | 1.024 | – | 160 | 200 |
| 3200 | 100 | 1 | 1.6 | – | 250 | 312.5 |
| 3200 | 125 | 1.6 | 2.56 | – | 400 | 500 |
| 3200 | 150 | 2.52 | 4.032 | – | 630 | 787.5 |
| 3200 | 200 | 4 | 6.4 | – | 1000 | 1250 |
| 3200 | 250 | 6.4 | 10.24 | – | 1600 | 2000 |
| 3200 | 300 | 10 | 16 | – | 2500 | 3125 |
| 3300 (Q3/Q1=100) | 10 | 0.025 | 0.04 | 0.125 | 2.5 | 3.125 |
| 3300 | 15 | 0.063 | 0.1008 | 0.315 | 6.3 | 7.875 |
| 3300 | 20 | 0.1 | 0.16 | 0.5 | 10 | 12.5 |
| 3300 | 25 | 0.16 | 0.256 | 0.8 | 16 | 20 |
| 3300 | 32 | 0.25 | 0.4 | 1.25 | 25 | 31.25 |
| 3300 | 40 | 0.4 | 0.64 | 2 | 40 | 50 |
| 3300 | 50 | 0.63 | 1.008 | 3.15 | 63 | 78.75 |
| 3300 | 65 | 1 | 1.6 | 5 | 100 | 125 |
| 3300 | 80 | 1.6 | 2.56 | 8 | 160 | 200 |
| 3300 | 100 | 2.5 | 4 | 12.5 | 250 | 312.5 |
| 3300 | 125 | 4 | 6.4 | 20 | 400 | 500 |
| 3300 | 150 | 6.3 | 10.08 | 31.5 | 630 | 787.5 |
| 3300 | 200 | 10 | 16 | 50 | 1000 | 1250 |
| 3300 | 250 | 16 | 25.6 | 80 | 1600 | 2000 |
| 3300 | 300 | 25 | 40 | 125 | 2500 | 3125 |
