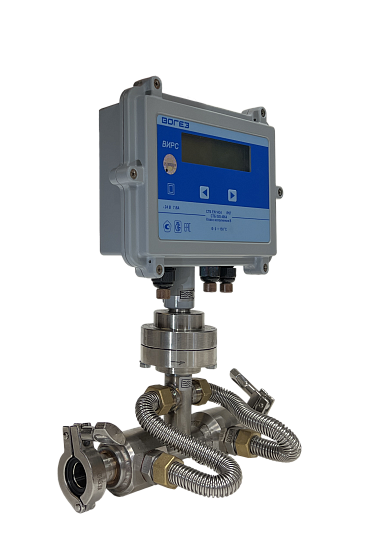

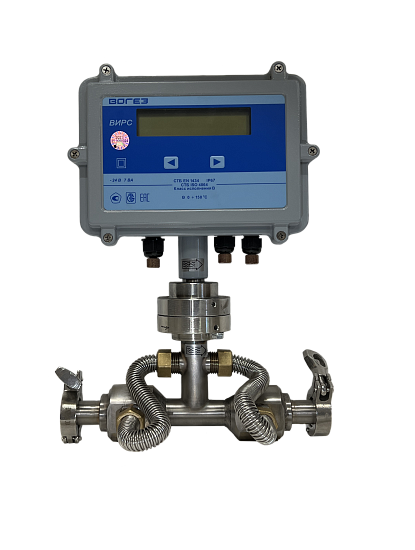

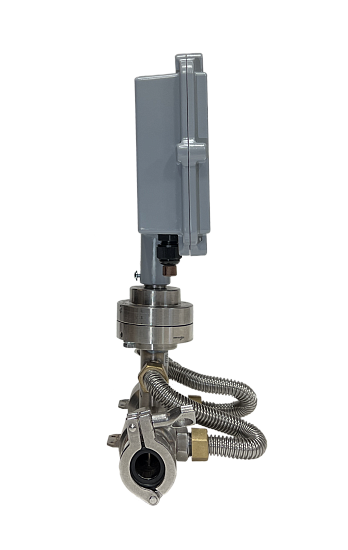

Расходомеры-счетчики ВИРС-У

Серия	Диапазон измерения расхода, %	Погрешность измерения расхода, %
1300	1:100	2(1)
1500	1:25	0,5
2300	1:100	2(1)
2500	1:25	0,5

DN, мм	Qмин,м³/ч	Qмакс,м³/ч	ΔРn при 0,7Qмакс, кПа	Масса, не более, кг
15	0,03*	3*	10	1
20	0,05*	5*	10	5
25	0,07*	7*	8	8
32	0,12*	12*	7,5	9
40	0,2*	20*	7	10
50	0,3*	30*	6,2	12
65	0,5*	50*	6,0	14
80	0,9* (1,8)	80* (180)	6,0	16
100	1,2* (2,8)	120* (280)	2,5	20
150	6,3	630	2,5	26
200	11	1100	2,5	40
250	18	1800	2,5	50
300	25	2500	2,5	60
400	45	4500	2,5	85
500	70	7000	2,5	140
600	100	10000	2,5	200
700	140	14000	2,5	240
800	180	18000	2,5	300
1000	280	28000	2,5	500
1200	400	40000	2,0	600
1400	600	60000	2,0	800
1600	700	70000	2,0	1100
1800	900	90000	2,0	1500
2000	1200	120000	2,0	2000

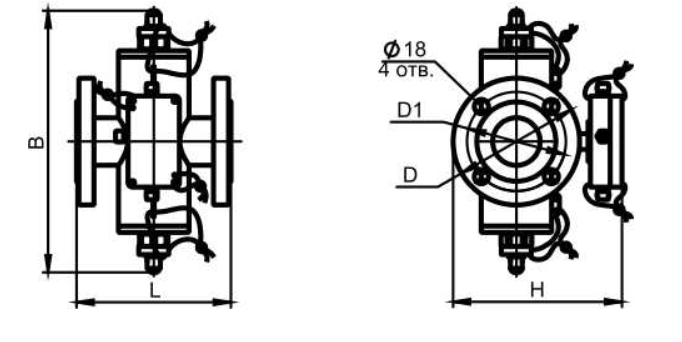

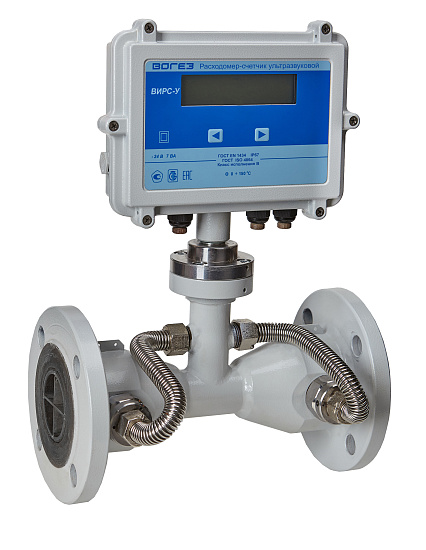

Габаритные и установочные размеры. Расходомер-счетчик с крестообразным ППР:

DN	L,мм	D,мм	D1,мм	H,мм	B,мм
25,32	195	160	125	215	330

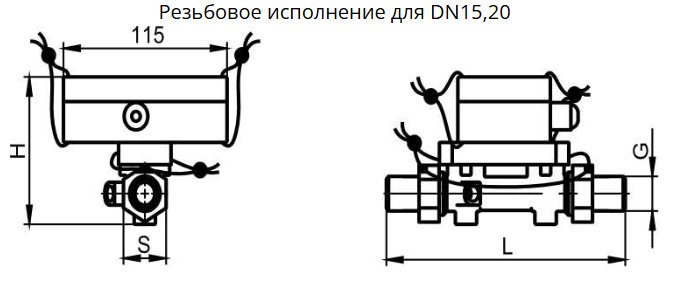

Габаритные и установочные размеры. Расходомер-счетчик в форме прямой трубы с сужением:

DN	G	L, мм	H, мм	S, мм
15	G 1/2″	170	90	30
20	G 1/3″	220	100	38

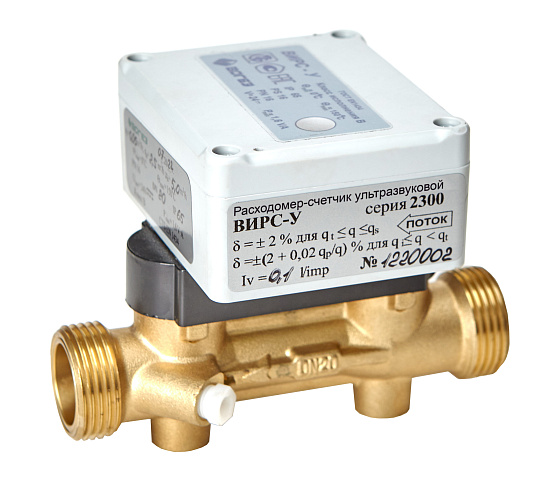

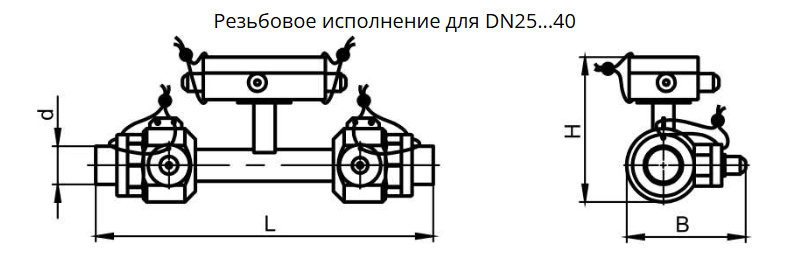

Габаритные и установочные размеры. Расходомер-счетчик в форме прямой трубы с сужением:

DN	Резьбовое соединение	d, мм	L, мм	H, мм	B, мм
25	G1 1/4	29	325	130	110
32	G1 1/2	36	325	140	120
40	G 2	47	445	145	125

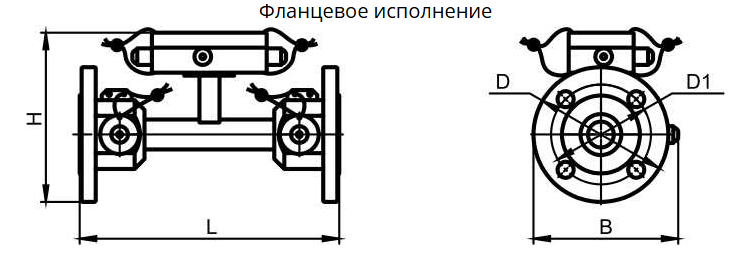

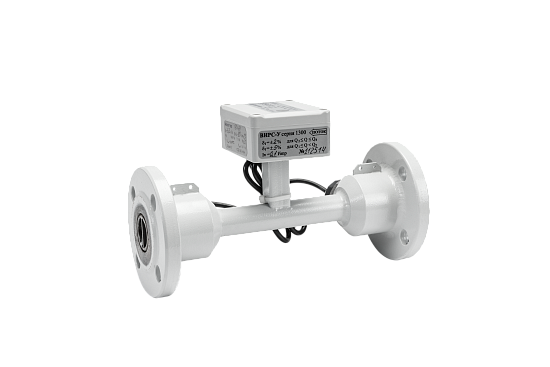

Габаритные и установочные размеры. Расходомер-счетчик в форме прямой трубы с сужением:

DN	L,мм	D, мм	D1, мм	H, мм	B, мм
15	165	95	65	100	95
20	190	100	75	110	100
25	260	115	85	160	135
32	260	135	100	170	145
40	300	145	110	180	155
50	270	160	125	190	165
65	350	180	145	210	185
80	350	195	160	220	200
100	350	215	180	240	220

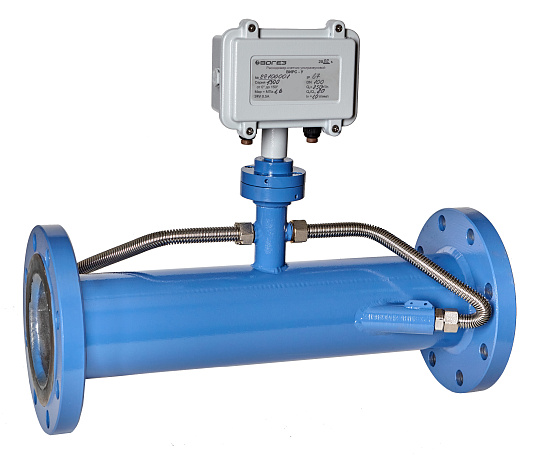

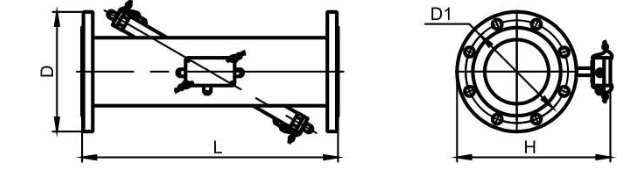

Габаритные и установочные размеры. Расходомер-счетчик с ППР в форме прямой трубы однолучевой:

DN	L*	D	D1	H
50	600	160	125	250
65	600	180	145	266
80	700(600)	195	160	282
100	700(600)	215	180	292
125	600	245	210	330
150	600	280	240	360
200	600	335	295	418
250	600	405	355	479
300	600	460	410	533
350	700	520	470	598
400	800	580	525	645
450	800	640	585	698
500	850	710	650	760
600	900	840	770	875
700	950	910	840	955
800	1100	1020	950	1060
1000	1100	1255	1170	1288
1200	1300	1485	1390	1493
1400	1550	1675	1590	1688
1600	1650	1915	1820	1908
1800	1750	2115	2020	2108
2000	1860	2325	2230	2313

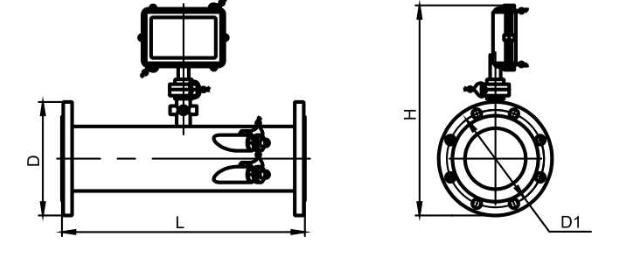

Габаритные и установочные размеры. Расходомер-счетчик с ППР в форме прямой трубы двухлучевой:

DN	L*	D	D1	H
50	600	160	125	400
65	600	180	145	420
80	700(600)	195	160	430
100	700(600)	215	180	450
125	700(600)	245	210	480
150	700(600)	280	240	510
200	700	335	295	570
250	700	405	355	630
300	700	460	410	680
350	800	520	470	740
400	900	580	525	790
450	900	640	585	850
500	1000	710	650	910
600	1000	840	770	1025
700	1100	910	840	1105
800	1200	1020	950	1210
1000	1200	1255	1170	1430
1200	1400	1485	1390	1640
1400	1550	1675	1590	1840
1600	1650	1915	1820	2060
1800	1750	2115	2020	2260
2000	1860	2325	2230	2460
