Расходомер “ПИТЕРФЛОУ РС”
Расходомер электромагнитный "ПИТЕРФЛОУ РС"
| Диаметр DN, мм | 20 - 200 |
| Расход Q, м3/ч | 6 - 1000 |
| Выходы | USB, RS-232, RS-485, Ethernet |
| Присоединение | муфта / сэндвич / фланец |
| Степень защиты | IP65 - IP68 |
Описание
Расходомеры электромагнитные ПИТЕРФЛОУ-РС предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

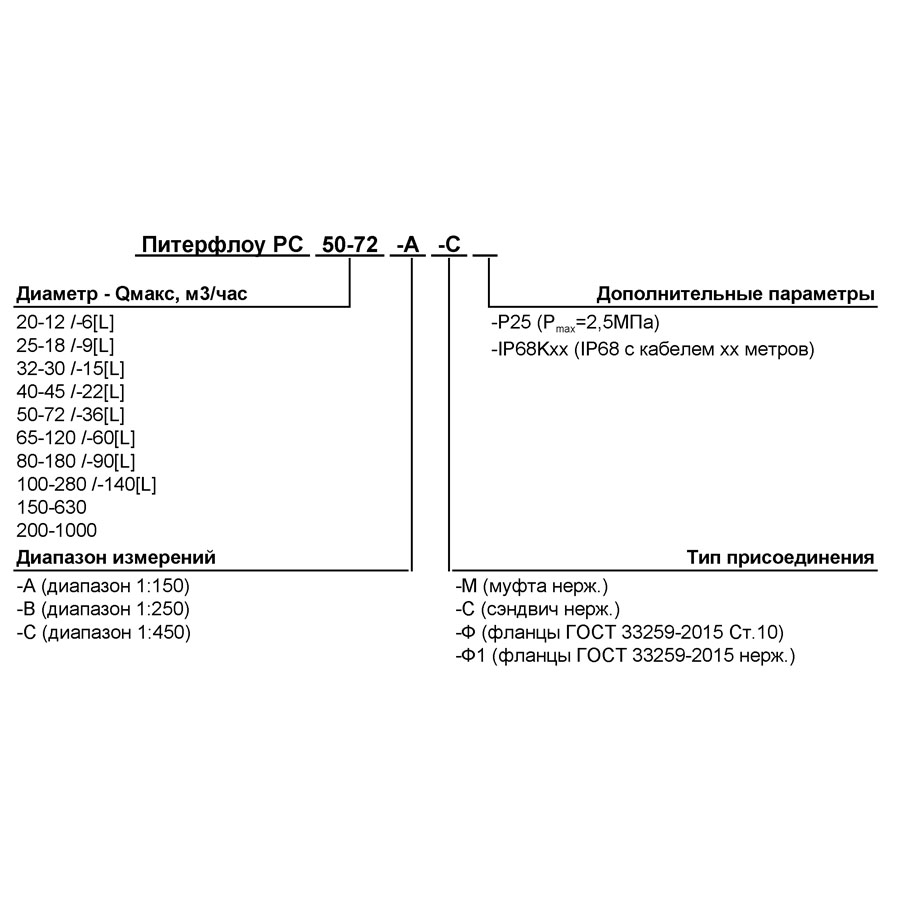

| Модель | Класс А (1:150) Диапазон, м3/час |
Класс В (1:250) Диапазон, м3/час |
Класс С (1:450) Диапазон, м3/час |
Присоединение Сэндвич / Муфта / Фланец нерж (Ф1) / Фланец (Ф) |
| РС20-6 | 0,04 – 6,0 | 0,02 – 6,0 | 0,013 – 6,0 | -С / -М / -Ф1 |
| РС20-12 | 0,08 – 12,0 | 0,05 – 12,0 | 0,02 – 12,0 | -С / -М / -Ф1 |
| РС25-9 | 0,06 – 9,0 | 0,04 – 9,0 | 0,02 – 9,0 | -С / -Ф1 |
| РС25-18 | 0,12 – 18,0 | 0,08 – 18,0 | 0,04 – 18,0 | -С / -Ф1 |
| РС32-15 | 0,10 – 15,0 | 0,05 – 15,0 | 0,03 – 15,0 | -С / -М / -Ф1 |
| РС32-30 | 0,20 – 30,0 | 0,12 – 30,0 | 0,07 – 30,0 | -С / -М / -Ф1 |
| РС40-22 | 0,15 – 22,0 | 0,08 – 22,0 | 0,05 – 22,0 | -С / -Ф1 |
| РС40-45 | 0,30 – 45,0 | 0,16 – 45,0 | 0,10 – 45,0 | -С / -Ф1 |
| РС50-36 | 0,24 – 36,0 | 0,15 – 36,0 | 0,08 – 36,0 | -С / -Ф1 |
| РС50-72 | 0,48 – 72,0 | 0,29 – 72,0 | 0,16 – 72,0 | -С / -Ф1 |
| РС65-60 | 0,40 – 60,0 | 0,24 – 60,0 | 0,13 – 60,0 | -Ф1 / -Ф |
| РС65-120 | 0,80 – 120,0 | 0,48 – 120,0 | 0,27 – 120,0 | -Ф1 / -Ф |
| РС80-90 | 0,60 – 90,0 | 0,36 – 90,0 | 0,20 – 90,0 | -Ф1 / -Ф |
| РС80-180 | 1,20 – 180,0 | 0,72 – 180,0 | 0,40 – 180,0 | -Ф1 / -Ф |
| РС100-140 | 0,93 – 140 | 0,56 – 140 | 0,31 – 140 | -Ф1 / -Ф |
| РС100-280 | 1,90 – 280 | 1,20 – 280 | 0,60 – 280 | -Ф1 / -Ф |
| РС150-630 (2,5МПа) | 4,20 – 630 | 2,50 – 630 | 1,40 – 630 | -Ф |
| РС200-1000 (2,5МПа) | 6,67 – 1000 | 4,00 – 1000 | 2,25 – 1000 | -Ф |
Отличительные особенности:
| Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию | Возможность прямого присоединения гофрошлангов |
| Непрерывная индикация текущего расхода | Гарантия до 8 лет, от протечек 12 лет |
| Два программируемых импульсных выхода | Межповерочный интервал – 4 года |
| Возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК) | Конструктивная защита от протечек и конденсата |
| Встроенная гальваноразвязка схемы для повышения надёжности | Защита от несанкционированного доступа |
| Полнопроходное исполнение с минимальным падением давления | Диагностика пустой трубы, загрязнения электродов |
| Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов | Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС |
Области применения:
- Системы отопления и кондиционирования;
- Водоснабжение и водоподготовка;
- Системы распределения питьевой воды;
- Сельское хозяйство, орошение;
- Системы пожаротушения;
- Системы циркуляции и очистки воды;
- Водоотведение и стоки.

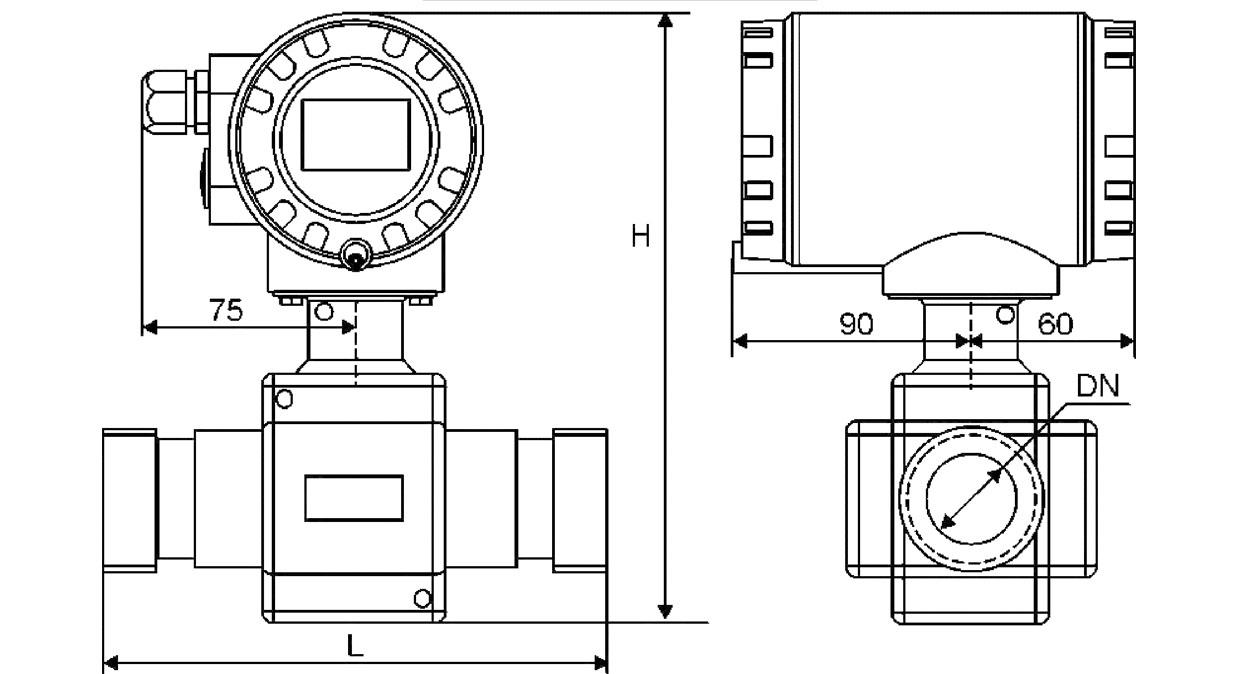

| DN | резьба | L, мм | H, мм | Масса, кг |
| 20 | 1″ | 140 | 249 | 0.9 |
| 32 | 1 1/2″ | 170 | 249 | 1.6 |

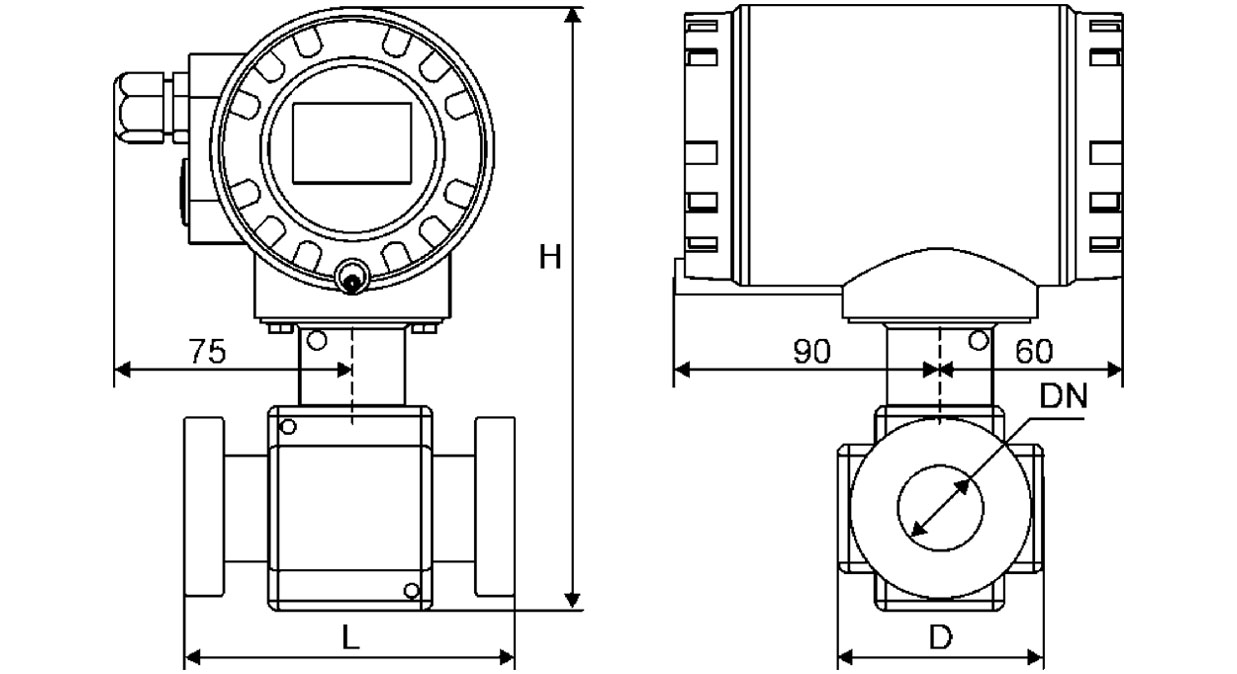

| DN | D, мм | L, мм | H, мм | Масса, кг |
| 20 | 60 | 111 | 190 | 1,0 |
| 25 | 70 | 111 | 190 | 1.2 |
| 32 | 85 | 128 | 220 | 1,7 |
| 40 | 90 | 128 | 230 | 2,0 |
| 50 | 105 | 153 | 250 | 2,7 |

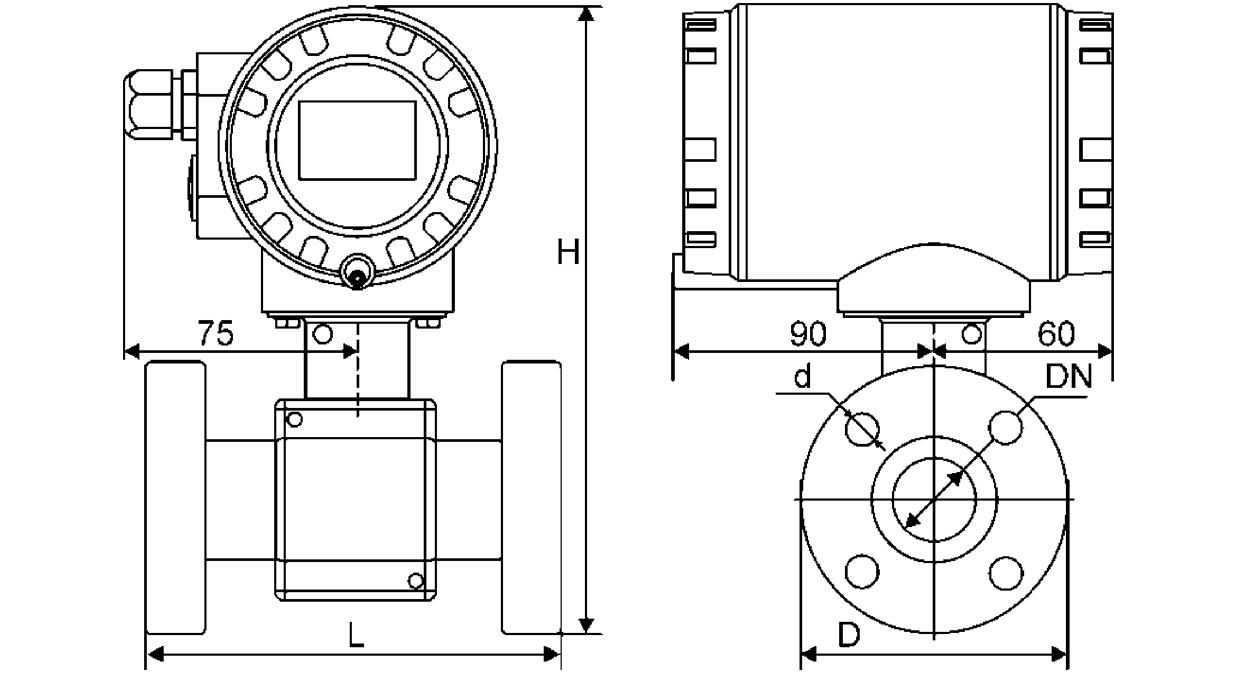

| DN | D, мм | L, мм | H, мм | n | d, мм | PN | Масса, кг |
| 20 | 105 | 155 | 249 | 4 | 14 | 16 | 2,5 |
| 25 | 115 | 200 | 249 | 4 | 14 | 16 | 4,0 |
| 32 | 135 | 200 | 259 | 4 | 18 | 16 | 4,4 |
| 40 | 145 | 200 | 256 | 4 | 18 | 16 | 5,2 |
| 50 | 160 | 200 | 263 | 4 | 18 | 16 | 6,1 |
| 65 | 180 | 200 | 290 | 4 | 18 | 16 | 8,2 |
| 80 | 195 | 200 | 310 | 4 | 18 | 16 | 10,6 |
| 100 | 215 | 250 | 320 | 8 | 18 | 16 | 13,1 |
| 100* | 230 | 250 | 328 | 8 | 22 | 25 | 15,2 |
| 150* | 300 | 328 | 420 | 8 | 26 | 25 | 33,6 |
| 200* | 336 | 358 | 480 | 12 | 26 | 25 | 55,0 |
* – для DN 100/150/200 на рабочее давление 2,5 МПа
