Регулятор давления прямого действия ЭСО-РПД
| Присоединение | Фланцевое |
| Диаметр DN, мм | 15 - 200 |
| Давление PN, МПа | 1,6 |
| Температура рабочей среды | до 150°С |
| Материал корпуса | Чугун |
Регуляторы давления прямого действия используются для автоматического регулирования заданной характеристики в контурах отопления, вентиляции, горячего водоснабжения, индивидуальных тепловых пунктах, а также в технологических процессах со средами, не вызывающими коррозии деталей регулятора. Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор.
| Модель | Тип регулятора | Диаметр прохода, DN | Условная пропускная способность Kv, м3/ч | Диапазоны настройки, МПа | Условное давление Ру, МПа |
| ЭСО-РПД-ХDN-YKv-Z | Перепада давления | 15 .. 200 | DN15 – 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4 DN20 – 1,6; 2,5; 4; 6,3 DN25 – 1,6; 2,5; 4; 6,3; 10 DN32 – 6,3; 10; 16 DN40 – 10 / 16 / 20 / 25 DN50 – 10 / 16 / 20 / 32 / 40 DN65 – 25 / 40 / 63 DN80 – 40 / 63 / 100 DN100 – 63 / 100 / 125 DN125 – 100 / 125 / 160 DN150 – 160 / 280 DN200 – 250 / 360 / 450 / 630 |
0.0: 0,008 .. 0,1 0: 0,01 .. 0,1 0.1: 0,03 .. 0,5 1: 0,04 .. 0,16 1.1: 0,04 .. 0,66 2: 0,1 .. 0,4 2.1: 0,1 .. 0,9 3: 0,3 .. 0,7 3.1: 0,2 .. 1,2 4: 0,6 .. 1,2 |
1,6 |
| ЭСО-РДД-ХDN-YKv-Z | “До себя” | ||||
| ЭСО-РДП-ХDN-YKv-Z | “После себя” |
Типы регуляторов:
• Регулятор перепада давления ЭСО-РПД прямого действия — применяется для поддержания заданного перепада давления между подающим и обратным трубопроводом технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
• Регуляторы «до себя» ЭСО-РДД поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
• Регуляторы «после себя» ЭСО-РДП поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми»
| Диаметр условного прохода Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Условное давление Ру, Мпа | 1,6 | |||||||||||
| Пропускная характеристика | Линейная | |||||||||||
| Условная пропускная способность по расходу Kvy,м3/ч |
0,16 0,25 0,4 0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
1,6 2,5 4 6,3 10 |
6,3 10 16 |
10 16 20 25 |
10 16 20 32 40 |
25 40 63 |
40 63 100 |
63 100 125 |
100 125 160 |
160 280 |
250 360 450 630 |
| Строительная длина, мм, не более | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| Строительная высота, мм, не более: высота |
583 | 598 | 618 | 638 | 651 | 659 | 676 | 692 | 738 | 770 | 1109 | 1200 |
| Масса, кг, не более | 13,6 | 14,1 | 14,9 | 16,6 | 18,6 | 19,1 | 28,6 | 32 | 43,6 | 56,6 | 79,3 | 90,6 |

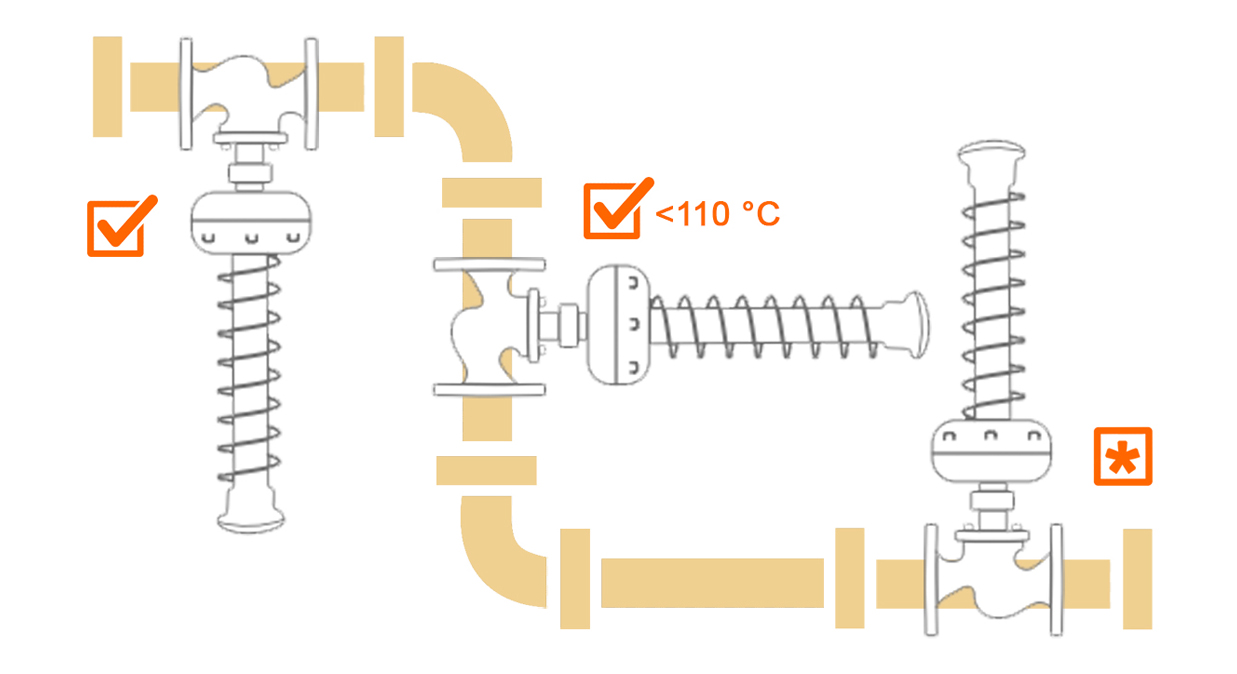

Установка регуляторов:
Допустимое размещение на трубопроводе зависит от выбранного исполнения.
Исполнения с диапазонами настройки 0, 1, 2, 3, 4 имеют меньшую строительную высоту и могут устанавливаться в любом положении при температуре рабочей среды до 110°С, иначе – задатчиком вертикально вниз.
* Регуляторы в исполнении с увеличенным интервалом настройки 0.0, 0.1, 1.1, 2.1, 3.1 имеют большую строительную высоту и устанавливаются только на горизонтальные участки трубопровода, но в любом положении задатчика.
